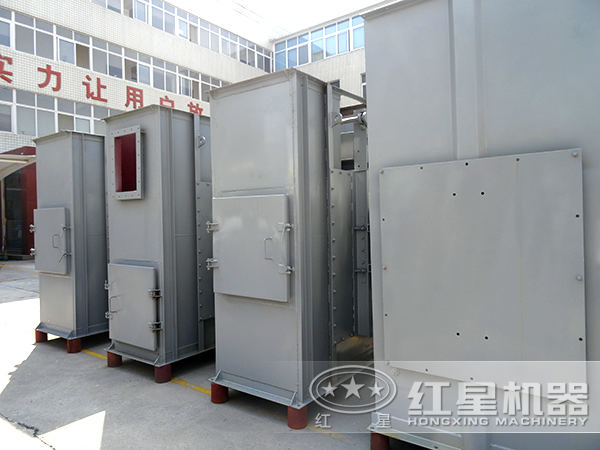

板鏈?zhǔn)教嵘龣C(jī)簡介
板鏈?zhǔn)教嵘龣C(jī)也被稱為“NE型板鏈?zhǔn)?a href="http://www.tsakq.com/gb/41.html" target="_blank">斗式提升機”，作為板鏈?zhǔn)健⒅亓φT導卸料的提升設備，主要適應于垂直輸送粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料，該設備為流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。
板鏈?zhǔn)教嵘龣C(jī)工作原理
板鏈?zhǔn)教嵘龣C(jī)由機尾部件、中間槽體、機頭部件、斗鏈組件、驅動裝置組成。全封閉機殼，設備運行時無物料外泄，提升輸送鏈采用沖壓板式鏈，分單鏈及雙鏈兩種布置形式，頭部設備逆止器，逆止可靠。設備的進出料口，提升高度可根據工藝要求靈活設計布置。其輸送物料時，物料經設備進料口均勻地導入安裝因定在作連續封閉運行的提升鏈上的料斗，將物料從機尾進料口提升到機頭出料口處排出，實現單點時空料、單點重力式或混合工卸料。提升輸送鏈采用重錘杠桿式自動張緊裝置，保證提升鏈在運行中始終保持適度張緊狀態，使設備處于更好的運行狀態。
板鏈?zhǔn)教嵘龣C(jī)性能特點
1、輸送能力大。該板鏈?zhǔn)教嵘龣C(jī)是國內同類提升機中相近結構尺寸輸送量更大的提升機，提升量為50m3/h～500m3/h。
2、提升范圍廣。板鏈?zhǔn)教嵘龣C(jī)對物料的種類、特性要求少，不僅能提升一般的粉料、小顆粒料，而且還能提升磨琢性較大的物料，要求溫度≤200°C。
3、驅動功率小。設備大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象，因此減少了無效功率，比環鏈提升機節省功率30％。
4、提升高度高。采用板鏈?zhǔn)礁邚?qiáng)度鏈條，在額定輸送量下提升高度可達60米。
5、結構鋼性好，精度高。板鏈?zhǔn)教嵘龣C(jī)機殼經折邊和中間壓凸，經焊接后，剛性好且外觀漂亮。綜合成本少，密封性能好，節能環保且維護少。
板鏈?zhǔn)教嵘龣C(jī)型號參數
環鏈膠帶提升機技術參數
| 規格 | 最大提升高度 (m) |
輸送量 (m³/h) |
物料最大塊 (mm) |
斗距 (mm) |
電機功率 （kw） |
| TH160型 | 25 | 7-12 | 15-20 | 400 | 3-4 |
| TH200型 | 28 | 8-15 | 20-30 | 500 | 3-5.5 |
| TH250型 | 30 | 10-25 | 25-35 | 500 | 4-7.5 |
| TH300型 | 30 | 25-35 | 30-40 | 500 | 5.5-11 |
| TH315型 | 40 | 30-40 | 35-45 | 512 | 5.5-15 |
| TH400型 | 40 | 45-60 | 40-55 | 512 | 11-22 |
| TH500型 | 40 | 65-80 | 50-60 | 512 | 15-30 |
| TH630型 | 40 | 100-120 | 60-65 | 688 | 18.5-37 |
| TH800型 | 40 | 130-150 | 65-75 | 920 | 22-45 |
鋼絲膠帶提升機技術參數
| 規格 | 最大提升高度 (m) |
輸送量 (m³/h) |
物料最大塊 (mm) |
斗容 (L) |
電機功率 （kw） |
| TDG160型 | 80 | 34 | 0-20 | 2.6 | 2.2-11 |
| TDG200型 | 80 | 45 | 0-25 | 4.1 | 3-15 |
| TDG250型 | 80 | 71 | 0-30 | 6.5 | 5.5-22 |
| TDG315型 | 80 | 101 | 0-35 | 10 | 7.5-30 |
| TDG400型 | 80 | 158 | 0-40 | 16 | 15-45 |
| TDG500型 | 80 | 218 | 0-45 | 25 | 18.5-55 |
| TDG630型 | 80 | 345 | 0-50 | 40 | 30-90 |
| TDG800型 | 80 | 491 | 0-50 | 61 | 45-132 |
板鏈提升機技術參數
| 規格 | 最大提升度 （m） |
最大提升量 （m³/h） |
允許占百分比 （%） |
節距 （ mm） |
電機功率 （kw） |
||||
| 10 | 25 | 50 | 75 | 100 | |||||
| 物料最大塊 | |||||||||
| NE15 | 40 | 16 | 65 | 50 | 40 | 30 | 25 | 101.66 | 1.5-4 |
| NE30 | 59 | 31 | 90 | 75 | 58 | 47 | 40 | 152.4 | 2.2-7.5 |
| NE50 | 62 | 60 | 90 | 75 | 58 | 47 | 40 | 152.4 | 3-15 |
| NE100 | 58 | 110 | 130 | 105 | 80 | 65 | 55 | 200 | 7.5-30 |
| NE150 | 65 | 170 | 130 | 105 | 80 | 65 | 55 | 200 | 11-37 |
| NE200 | 73 | 220 | 170 | 135 | 100 | 85 | 70 | 250 | 18.5-75 |
| NE300 | 61 | 320 | 170 | 135 | 100 | 85 | 70 | 250 | 22-75 |
| NE400 | 47 | 420 | 205 | 165 | 125 | 105 | 90 | 300 | 45-90 |
| NE500 | 58 | 500 | 240 | 190 | 145 | 120 | 100 | 300 | 45-132 |
板鏈?zhǔn)教嵘龣C(jī)價格咨詢
具體的板鏈?zhǔn)教嵘龣C(jī)多少錢可免費咨詢河南紅星機器，河南紅星機器對多種規格的提升設備都有生產，價格公道，提升范圍廣，密封性好，在磨粉生產線中應用廣泛，歡迎來廠選購。
